3.2 MEMAHAMI KOMPONEN PERANGKAT INPUT DAN OUTPUT

3.2 MEMAHAMI KOMPONEN PERANGKAT INPUT DAN OUTPUT

Pengertian I/O

      I/O adalah Suatu perangkat yg berhubungan dengan sistem komputer dengan cara mengirim sinyal melalui suatu kabel atau bahkan melalui udara.

   I/O  merupakan salah satu komponen computer yang penting, I/O devices menjadikan komputer berguna bagi manusia, Sebuah sistem kontrol I/O bertujuan untuk memberikan bantuan kepada user untuk memungkinkan mereka mengakses berkas, tanpa memperhatikan detail dari karakteristik dan waktu penyimpanan. Kontrol I/O menyangkut manajemen berkas dan peralatan manajemen yang merupakan bagian dari sistem operasi.

Tugas dari Sistem Kontrol I/O

1.                  Memelihara directori dari berkas dan lokasi informasi

2.                  Menentukan jalan bagi aliran data antara main memory dan alat penyimpanan sekunder

3.                  Mengkoordinasi komunimasi antara CPU dan alat penyimpanan sekunder

4.                  Menyiapkan berkas penggunaan input atau output telah selesai

Konsep Perangkat Keras I/O

   Dalam perangkat keras komputer terdapat 3 buah konsep perangkat keras , yaitu :

      ·    Perangkat Input

      ·    Perangkat Proses

   ·    Perangkat Output

1.                  Perangkat Input

Perangkat input adalah perangkat yang digunakan untuk memasukkan data atau

perintah ke dalam komputer. Peralatan yang hanya berfungsi sebagai alat input dapat

digolongkan menjadi :

  ·                       Alat input langsung
  ·                      Alat input tidak langsung

      Ø  Alat Input langsung

Yaitu alat input yang dimasukan dan langsung diproses oleh alat pemroses, contohnya yaitu:

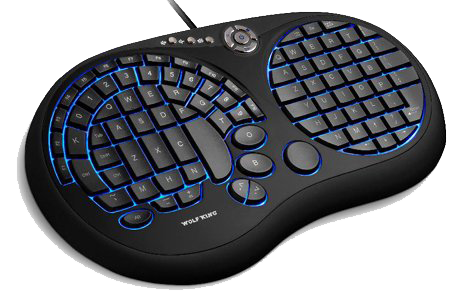

·                     Keyboard

merupakan peranti masukan yang terdiri dari kumpulan huruf, angka dan karakter khusus. Keyboard juga memberikan kemudahan bagi user untuk memberikan perintah yang diperlukan apabila menekan kombinasi antara karakter yang ada pada keyboard dengan tombol-tombol tertentu.

·                     Mouse

Peranti masukan dengan bentuk seperti tikus ini berfungsi untuk memindahkan pointer atau kursor secara cepat.

·                       Scanner

berfungsi untuk menyalin (copy) file atau dokumen baik berupa teks atau gambar menjadi teks atau gambar digital.

·                     Barcode

berfungsi untuk membaca suatu kode yang berbentuk kotak atau garis-garis vertikal tipis dan tebal yang selanjutnya diterjemahkan dalam bentuk angka-angka. Biasanya kode barcode ini ditemukan pada kemasan makanan, minuman, buku, alat elektronik serta produk-produk. Biasanya barcode ini memudahkan kasir yang ada di toko swalayan atau departemen store untuk mengidentifikasi suatu barang yang dibeli.

         Ø  Alat Input tidak langsung

            Yaitu alat input yang dimasukan melalui media tertentu sebelum suatu input diproses oleh alat  pemroses. Contohnya yaitu

        a.      Key To Card

Key to card atau keypunch adalah salah satu alat masuka paling tua, alat ini memungkinkan operator memasukan data yang akan dipindah terlebih dahulu ke dalam bentuk media punched card. Bila digunakan beberapa unit alat keypunch,maka dapat dilakukan pembagian tugas merubah data dari sumber data ke dalam bentuk kartu plong.kumpulan kartu plong selanjutnya dapat dibacakan ke komputer untuk diproses melalui card reader

       b.      Key To Tape

Alat ini memungkinkan operator untuk merekamkan data ke media penyimpanan luar pita magnetic sebelum diproses ke CPU. Data yang tersimpan di pita magnetic diproses ke CPU dapat dibacakan ke computer lewat alat pembaca pita magnetic

       c.       Key To Disk

Seperti key to card, maka key to disk memungkinkan operator untuk merekam data lebih dulu ke media simpanan luar, misalnya disket. Data yang disimpan dalam disket dibaca di CPU lewat Flopy Disk Drive.

      2.  Perangkat Proses

“Perangkat proses yaitu perangkat komputer yang berfungsi untuk memproses atau mengelola data yang masuk sehingga menjadi suatu informasi yang diinginkan”.

  a. Cpu (Central Procesing Unit)

       merupakan tempat pemrosesan instruksi – instruksi program biasa disebut microprocessor terdiri dari :

        Ø  Unit kendali (control unit)

        Ø  Unit aritmatika dan logika (aritmetic and logic unit) alu

        Ø  Simpanan (register)

 b. Main Memory

·         Register

·         Main memory

       a.    Ram (random access memory) adalah memory yang dapat diakses  dan bersifat     volatile

       b.   Rom ( read only memory)  adalah memory yang hanya dapat dibaca dan bersifat non

             volatile

·         Simpanan luar (external memory)

      3. Perangkat Output

       “Output Device yaitu perangkat keras yang berfungsi untuk mengeluarkan data yang          telah diproses sehingga menjadi suatu informasi”.

     Yang termasuk perangkat output diantaranya :

     Alat keluaran juga dapat berbentuk :

      1.      Hard copy device

      2.      Soft copy device

      a.      Hard Copy Device

      Merupakan alat keluaran yang digunakan untuk mencetak tulisan, grafik, atau gambar pada media pencetak. Alat hard copy device yang umum diperguanakan adalah printer. Selain itu juga dikenal plotter, yaitu alat cetak yang mempunyai kemampuan mencetak grafik atau gambar dengan baik, biasanya menggunakan pen plotter.

·         Printer, peralatan dari komputer yang dapat mencetak teks atau gambar ke media kertas atau media lainnya seperti kertas transparansi

·         Plotter, adalah alat yang digunakan untuk mencetak gambar dengan ukauran besar



       a.      Soft Copy Device

       Merupakan alat yang digunakan untuk menampilkan tulisan, image, dan suara pada media soft (lunak) yang berupa sinyal elektronik. Contoh soft copy device adalah video display (monitor), flat panel display (Liquid Crystal Display), dan speaker.

·         Monitor,  merupakan unit keluaran yang memberikan informasi kepada pengguna computer dari hasil peoses dan masih dalam bentuk softcopy

·         Speaker, merupakan peralatan yang memberkan keluaran dalam bentuk suara

         Prinsip Perangkat Keras I/O

   Batasan : bagaimana hardware tersebut di program

    Manajemen perangkat I/O mempunyai beragam fungsi, diantaranya :

-        mengirimkan perintah ke perangkat I/O agar menyediakan layanan

-        menangani interupsi perangkat I/O

-        menangani kesalahan pada perangkat I/O

-        menyediakan interface ke pemakai

      Jenis-jenis Perangkat I/O

    Secara umum, terdapat beberapa jenis perangkat I/O, seperti :

    ·         perangkat penyimpanan (disk, tape)

    ·         perangkat transmisi (network card, modem) dan

    ·         perangkat antarmuka dengan pengguna (screen, keyboard, mouse).

    Perangkat tersebut dikendalikan oleh instruksi I/O. Alamat-alamat yang dimiliki oleh perangkat akan digunakan oleh direct I/O instruction dan memory-mapped I/O. Beberapa konsep yang umum digunakan ialah port, bus (daisy chain/shared direct access), dan pengendali (host adapter). Port ialah koneksi yang digunakan oleh perangkat untuk berkomunikasi dengan mesin. Bus ialah koneksi yang menghubungkan beberapa perangkat menggunakan kabel-kabel. Pengendali ialah alat-alat elektronik yang berfungsi untuk mengoperasikan port, bus, dan perangkat. Langkah yang ditentukan untuk perangkat ialah command-ready, busy, dan error. Host mengeset command-ready ketika perintah telah siap untuk dieksekusi oleh pengendali. Pengendali mengeset busy ketika sedang mengerjakan sesuatu, dan men-clear busy ketika telah siap untuk menerima perintah selanjutnya. Error diset ketika terjadi kesalahan.
